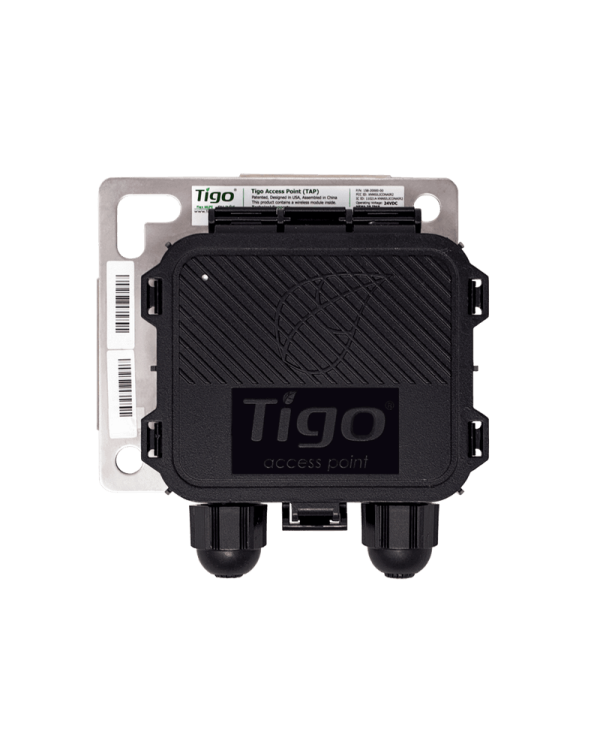

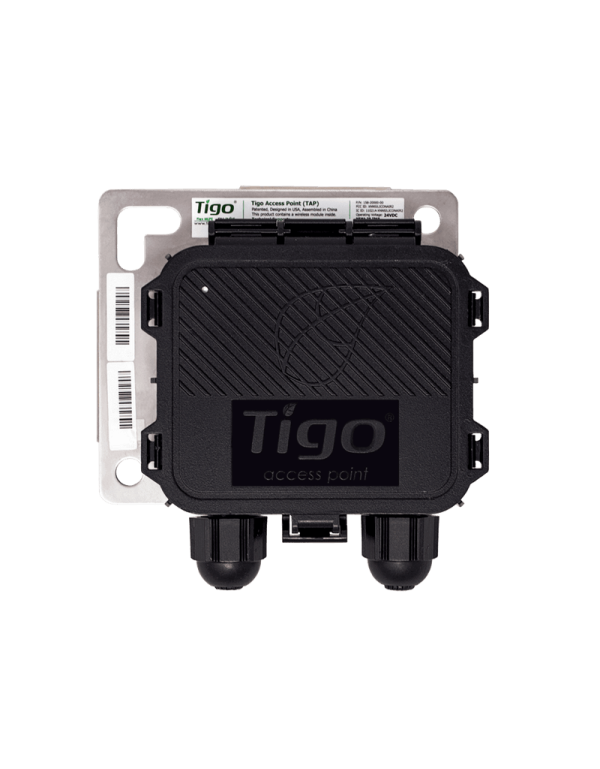

Buy your communication GATEWAY TIGO ENERGY with CLOUD CONNECT an power supply box at the lowest price online only. This solution enables the communication between smart solar panels and panels with solar optimizers by TIGO TS4. The GATEWAY antenna is set up directly behind the smart solar panels, collects all the data and sends it over via RS485 cables to the CLOUD CONNECT. Thanks to this technology, all your solar panels are completely independent and you can optimize your solar installation’s power output.
Performance increase of up to 36,8 %: Optimize the output of your smart solar panels with the TIGO junction box or TS4 optimizers. You can increase your installation’s performance of up to 36,8% in the shade. Under normal conditions of use, you can expect a performance increase of up to 3,2% (according to a study conducted by PHOTO TEST). Dedicated supervision of panels and converters: The TIGO technology transmits all performance data from your smart solar panels or solar panels with optimizers online for you to supervise and manage your installation directly on your smartphone. You solar panels also become fully independent from each other. You can install them in whichever direction you prefer. Connect your inverter to the CLOUD CONNECT: all the relevant installation data will be displayed directly. br />Remote panel shutdown: The TIGO ENERGY app has a security button you can press in order to shut down your solar panels remotely. This prevents lightning strikes during severe storm for instance. WIFI connection: The CLOUD CONNECT is connected to your Internet box via WIFI or Ethernet. Continuous Internet connection. Easy set-up using your smartphone: Thanks to the TIGO ENERGY app, you can complete the set-up within a few minutes using your smartphone. You will find a list with all the necessary steps on the product page under INSTALLATION.
NB: GATEWAY-communication antenna and CLOUD CONNECT ADVANCED included for data saving and free transmission to the
Voici le schéma de branchement de la COMMUNICATION GATEWAY avec des panneaux solaires intelligents. Les boites de jonction de ces panneaux solaires sont directement intégré aux panneaux. Vous réaliserez votre branchement de panneaux solaires en série en respectant la plage d'entrée de l'onduleur. L'antenne GATEWAY est installé sur le rail de fixation au plus proche des panneaux solaires. Vous branchez par cable RS485 au CLOUD CONNECT ADVANCED. Par connexion WIFI, vous connectez le CLOUD CONNECT au software TIGO.
Les boites de jonction intelligentes gèrent elles-mêmes l'optimisation de la performance de vos panneaux solaires afin de gagner jusqu'à 36,8% de plus de production (cas ombragé) et 3,2% dans une utilisation normale.
INSTALLATION DE L'ANTENNE GATEWAY
L'antenne se trouve au centre de l'installation. Son rayon d'action est limité à 12m. Si vous avez des panneaux solaires à distance supèrieures à 12m, vous devez ajouter une seconde antenne GATEWAY.
Vous branchez l'antenne GATEWAY au CLOUD CONNECT ADVANCED par cable RS485 jusqu'à une distance de 1km.
CAS N°2:
Voici le schéma de branchement de la COMMUNICATION GATEWAY avec les optimiseurs TIGO TS4. Les optimiseurs TIGO sont connectés aux panneaux solaires. Vous réaliserez votre branchement de panneaux solaires en série en respectant la plage d'entrée de l'onduleur. L'antenne GATEWAY est installé sur le rail de fixation au plus proche des optimiseurs solaires. Vous branchez par cable RS485 au CLOUD CONNECT ADVANCED. Par connexion WIFI, vous connectez le CLOUD CONNECT au software TIGO.
Les optimiseurs TIGO ENERGY gèrent eux-mêmes l'optimisation de la performance de vos panneaux solaires afin de gagner jusqu'à 33% de plus de production (cas ombragé).
CONNEXION DU CLOUD CONNECT
Le CLOUD CONNECT ADVANCED est connecté par RS485 à l'antenne GATEWAY. Par connexion WIFI, vous connectez le CLOUD CONNECT ADVANCED à internet. Il doit être alimenté par prise électrique. Sur le deuxième port RS485, vous connectez votre onduleur. Vérifiez bien la compatibilité du système TIGO ENERGY et votre onduleur directement sur le constructeur TIGO ENERGY.
Vous pouvez ainsi regrouper sur une plateforme de suivi toutes les données : La performance de vos panneaux (courant, tension, puissance, température,...) ainsi que les performances de votre onduleurs (production, puissance, température, tension,...).
LEGENDE DES PORTS DE CONNEXION
AUX: Entrée auxiliaire afin de connecter des sondes de température ou ensolleilement supplémentaire.
RS485-1: Entrée pour connecter votre onduleur solaire et transmettre ses données sur les serveurs TIGO ENERGY. Branchez le port A et B du cable RS485 avec le port A et B du CLOUD CONNECT ADVANCED.
GATEWAY: Entrée pour connecter votre antenne GATEWAY installé sous vos panneaux solaires. Branchez le port A et B du cable RS485 avec le port A et B du CLOUD CONNECT ADVANCED.
RS485-2: Entrée pour connecter un deuxième onduleur solaire et transmettre ses données sur les serveurs TIGO ENERGY. Branchez le port A et B du cable RS485 avec le port A et B du CLOUD CONNECT ADVANCED.
POWER: Branchement pour le cable d'alimentation de votre CLOUD CONNECT ADVANCED.
et connectez vous sur votre application smartphone.
Pour la première configuration, vous devez sélectionner "SETUP NEW SYSTEM".
Le système vous questionne si vous utilisez une installation avec plus de 50 panneaux solaires intelligents ou 50 optimiseurs TIGO ENERGY.
Selectionnez "NO" si vous avez moins de 50 panneaux/optimiseurs sur votre installation.
L'application souhaite savoir si vous avez déjà configuré votre installation. Sélectionnez NO.
Vous êtes redirigé vers une carte listant toutes les installations supervisées. Cliquez sur CREATE NEW SYSTEM.
Entrez l'adresse de votre installation.
Vous êtes retourné dans le MENU de l'application. Avant de connecter vos panneaux solaires à l'application, vous devez vous connecter au WIFI du CLOUD CONNECT ADVANCED.
Lancez la recherche WIFI sur votre smartphone. Le signal de votre CLOUD CONNECT ADVANCED commence par : SM-XXXXXXXXXXXX.
Cliquez sur le réseau wifi votre CLOUD CONNECT ADVANCED. Après être connecté, retournez sur l'application TIGO ENERGY.
Dans le menu de l'application, cliquez sur DISCOVERY. L'application va rechercher vos panneaux solaires / optimiseurs pour les associer à l'application.
Automatiquement l'application détecte vos panneaux solaires / optimiseurs. Vous n'avez plus qu'à connecter votre système à l'application.
Dans le menu de l'application, vous allez pouvoir connecter le CLOUD CONNECT ADVANCED à internet. Cliquez sur INTERNET SETUP. Vous choississez parmis les 2 choix : Wireless (Wifi) ou Wired (cablé). Choississez l'une des 2 options et connectez à votre box internet.
Bravo, dès a présent vous suivez ainsi toute votre installation: Panneau solaire et Onduleur solaire. Vous avez un accès 24 / 24H de votre installation directement sur votre smartphone. Vous pouvez également suivre votre installation depuis votre ordinateur sur:
